제품 상세 정보:
|
이름: | 원통 인치 스터드 캠공이 | 재료: | 고합금 태도 퀼리티 스틸 / 스테인레스 강 |
---|---|---|---|
탑재 기능: | 마법 홀 | 표면가공도: | 흑색 피막 |
크기 범위: | 인치 시리즈 (우안. 인치에) | 기본 시공 유형: | 스터드형 원통형 외부 지름 |
롤링 요소: | 풀 컴플리트 니들 롤러 | 시스템 구성: | 편심 배열 |
물개 유형: | 주문 제작된 표준 / | 매끄럽게 하기: | 샐 3# 그리스 |
하이 라이트: | CFE 7/8 SB 스터드형 캠공이,원통 편심 캠과 추종자,밀봉된 편심 캠과 추종자 마법 홀 |

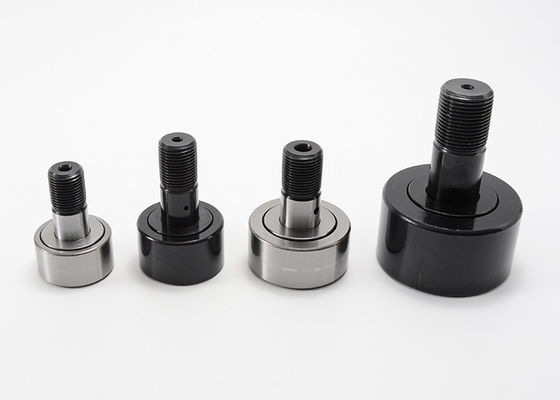

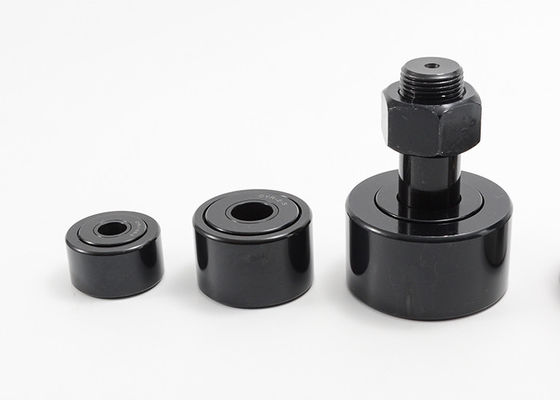

맥길 원통 인치 캠공이 스터드 마법 홀 봉인한 이상한 CFE 7/8 투루
엄격한, 일관된 구조와 발탁된 이동을 극대화하기를 계획했습니다. 캠공이들은 회전 운동을 낮은 주유 요구조건과 직선 운동으로 변형하기 위해 단순하고 낮은 마찰 프로필을 특징으로 합니다.
상승 부식 저항성을 요구하는 공작 기계류, 산업용 로봇, 전자적 부품 생산, 사무 자동화 기기 장비와 가옥한 환경을 포함하여 MOUETTE는 산업 적용을 위해 캠공이들의 행 전체를 설계하고 제조합니다. 캠공이들과 트랙 롤러는 직선 운동에 회전을 번역하기 위한 안티프리션 솔루션을 제공하거나 각각 순수한 광선의 또는 조합 공세를 지원하는 것 롤링부재 타입에 따라 로딩됩니다.
스테인레스 강 캠공이들은 상승 부식 저항성을 요구하는 가옥한 환경을 계획했습니다. 빈번한 날개날내림과 세정을 요구하는 식량 채취 시설과 같은 실외 사용을 위한 또는 적용을 위한 탁월한 선택. 무레트는 맥길 캠 폴로우어 베어링, 이코 캠공이, skf 캠공이, ina 캠공이, rbc 캠공이, 스미스 캠공이들과 나스크 캠공이와 같은 더 교환 테이블을 제공합니다.
원통 인치 스터드 캠공이 CFE 시리즈 상술 :
개봉됩니다 | 봉인합니다 | 롤러 Dia. (RD) | 롤러 폭 (W) | 편심 부시 길이 (G) | 편심 부시 Dia. (BD) | 스터드 길이 (SL) | 민. 스레드 길이 (TL) | 좋은 THR'DS. |
CFE 1/2 엔 비 | CFE 1/2 엔 투루 | .500 | .344 | .250 | .250 | 1/2 | 1/4 | 10-32 |
CFE 1/2 비 | CFE 1/2 투루 | .500 | .375 | .375 | .250 | 5/8 | 1/4 | 10-32 |
CFE 9/16 비 | CFE 9/16 투루 | .5625 | .375 | .375 | .250 | 5/8 | 1/4 | 10-32 |
CFE 5/8 비 | CFE 5/8 투루 | .625 | .4375 | .437 | .375 | 3/4 | 5/16 | 1/4-28 |
CFE 11/16 비 | CFE 11/16 투루 | .6875 | .4375 | .437 | .375 | 3/4 | 5/16 | 1/4-28 |
CFE 3/4 비 | CFE 3/4 투루 | .750 | .500 | .500 | .500 | 7/8 | 3/8 | 3/8-24 |
CFE 7/8 비 | CFE 7/8 투루 | .875 | .500 | .500 | .500 | 7/8 | 3/8 | 3/8-24 |
CFE 1 비 | CFE 1 투루 | 1.000 | .625 | .500 | .625 | 1 | 1/2 | 7/16-20 |
CFE 1 1/8 비 | CFE 1 1/8 투루 | 1.125 | .625 | .500 | .625 | 1 | 1/2 | 7/16-20 |
CFE 1 1/4 비 | CFE 1 1/4 투루 | 1.250 | .750 | .625 | .687 | 1 1/4 | 5/8 | 1/2-20 |
CFE 1 3/8 비 | CFE 1 3/8 투루 | 1.375 | .750 | .625 | .687 | 1 1/4 | 5/8 | 1/2-20 |
CFE 1 1/2 비 | CFE 1 1/2 투루 | 1.500 | .875 | .750 | .875 | 1 1/2 | 3/4 | 5/8-18 |
CFE 1 5/8 비 | CFE 1 5/8 투루 | 1.625 | .875 | .750 | .875 | 1 1/2 | 3/4 | 5/8-18 |
CFE 1 3/4 비 | CFE 1 3/4 투루 | 1.750 | 1.000 | .875 | 1.000 | 1 3/4 | 7/8 | 3/4-16 |
CFE 1 7/8 비 | CFE 1 7/8 투루 | 1.875 | 1.000 | .875 | 1.000 | 1 3/4 | 7/8 | 3/4-16 |
CFE 2 비 | CFE 2 투루 | 2.000 | 1.250 | 1.000 | 1.187 | 2 | 1 | 7/8-14 |
CFE 2 1/4 비 | CFE 2 1/4 투루 | 2.250 | 1.250 | 1.000 | 1.187 | 2 | 1 | 7/8-14 |
CFE 2 1/2 비 | CFE 2 1/2 투루 | 2.500 | 1.500 | 1.125 | 1.375 | 2 1/4 | 1 1/8 | 1-14 |
CFE 2 3/4 비 | CFE 2 3/4 투루 | 2.750 | 1.500 | 1.125 | 1.375 | 2 1/4 | 1 1/8 | 1-14 |
CFE 3 비 | CFE 3 투루 | 3.000 | 1.750 | 1.250 | 1.750 | 2 1/2 | 1 1/4 | 1 1/4-12 |
CFE 3 1/4 비 | CFE 3 1/4 투루 | 3.250 | 1.750 | 1.250 | 1.750 | 2 1/2 | 1 1/4 | 1 1/4-12 |
CFE 3 1/2 비 | CFE 3 1/2 투루 | 3.500 | 2.000 | 1.375 | 1.812 | 2 3/4 | 1 3/8 | 1 3/8-12 |
CFE 4 비 | CFE 4 투루 | 4.000 | 2.250 | 2.000 | 2.000 | 3 1/2 | 1 1/2 | 1 1/2-12 |
개봉됩니다 | 봉인합니다 | ECC. | 루브. 적당한 사이즈 (F) | 레컴. 클램핑 토크 (파운드.) | 기본 부하 용량 | |
맥스. 정적인 캐패시티 (파운드.) | 맥스. 다인. 능력 (파운드.) | |||||
CFE 1/2 엔 비 | CFE 1/2 엔 투루 | .010 | - | 15 | 720 | 620 |
CFE 1/2 비 | CFE 1/2 투루 | .010 | - | 15 | 790 | 680 |
CFE 9/16 비 | CFE 9/16 투루 | .010 | - | 15 | 790 | 680 |
CFE 5/8 비 | CFE 5/8 투루 | .015 | - | 35 | 1215 | 955 |
CFE 11/16 비 | CFE 11/16 투루 | .015 | - | 35 | 1215 | 955 |
CFE 3/4 비 | CFE 3/4 투루 | .015 | 3/16 | 95 | 2065 | 1660 |
CFE 7/8 비 | CFE 7/8 투루 | .015 | 3/16 | 95 | 2065 | 1660 |
CFE 1 비 | CFE 1 투루 | .030 | 3/16 | 250 | 3060 | 2225 |
CFE 1 1/8 비 | CFE 1 1/8 투루 | .030 | 3/16 | 250 | 3060 | 2225 |
CFE 1 1/4 비 | CFE 1 1/4 투루 | .030 | 3/16 | 350 | 4250 | 3930 |
CFE 1 3/8 비 | CFE 1 3/8 투루 | .030 | 3/16 | 350 | 4250 | 3930 |
CFE 1 1/2 비 | CFE 1 1/2 투루 | .030 | 3/16 | 650 | 5640 | 4840 |
CFE 1 5/8 비 | CFE 1 5/8 투루 | .030 | 3/16 | 650 | 5640 | 4840 |
CFE 1 3/4 비 | CFE 1 3/4 투루 | .030 | 3/16 | 1250 | 7920 | 6385 |
CFE 1 7/8 비 | CFE 1 7/8 투루 | .030 | 3/16 | 1250 | 7920 | 6385 |
CFE 2 비 | CFE 2 투루 | .030 | 3/16 | 1500 | 10570 | 8090 |
CFE 2 1/4 비 | CFE 2 1/4 투루 | .030 | 3/16 | 1500 | 10570 | 8090 |
CFE 2 1/2 비 | CFE 2 1/2 투루 | .030 | 3/16 | 2250 | 16450 | 11720 |
CFE 2 3/4 비 | CFE 2 3/4 투루 | .030 | 3/16 | 2250 | 16450 | 11720 |
CFE 3 비 | CFE 3 투루 | .060 | 1/4 | 3450 | 24910 | 15720 |
CFE 3 1/4 비 | CFE 3 1/4 투루 | .060 | 1/4 | 3450 | 24910 | 15720 |
CFE 3 1/2 비 | CFE 3 1/2 투루 | .060 | 1/4 | 4200 | 31625 | 22800 |
CFE 4 비 | CFE 4 투루 | .060 | 1/4 | 5000 | 44770 | 29985 |
특징 :
단일 열 완전 보완 니들 롤러 :
니들 롤러 지름과 길이와 수는 고다이나믹과 정하중율을 제공하기 위해 최적화되고, 봉투 차원을 지니는 산업 기준 이내에 포함되었습니다.
원통 외부 직경 (OD) :
원통 OD는 트랙과 접촉 면적을 극대화함으로써 개선된 트랙 용량과 같은 특정 어플리케이션의 성능을 개선할 수 있습니다.
이상한 스터드 :
이상한 스터드 옵션은 인라이닝 조합 지탱의 부하 분할법을 향상시킬 수 있는 태도의 방사상 위치를 조정하는 수단을 제공합니다. 캠공이 부하 분할법은 과부화된 태도, 정확한 장착 구멍 위치 공차의 필요와 공급 능력으로 인해 조기 파손을 감소시키는 것에 의한 절감 연산 비용이 트랙 웨어로 인해 지탱하는 것 재편성하도록 돕습니다. 편심 부싱은 영구적 로킹을 위해 스터드에 적당하고 은못 또는 고정 나사를 허용하도록 굳어지지 않은 언론입니다.
