제품 상세 정보:
|
이름: | 무거운 스터드 원통 인치 일련 캠공이 나사돌리개 슬롯 | 재료: | 베어링 강철 / 스테인레스 강 |
---|---|---|---|
탑재 기능: | 나사돌리개 슬롯 | 크기 범위: | 인치 시리즈 (우안. 인치에) |
기본 시공 유형: | 원통형 | 롤링 요소: | 풀 컴플리트 니들 롤러 |
스터드형: | 무거운 스터드 | 물개 유형: | 어떤 Seals/도 특화하지 않았던 봉인한 / |
주유 홀 위치: | 스터드 옆 | 표면가공도: | 흑색 피막 |
하이 라이트: | 원통 스터드형 캠공이,스터드형 캠공이 스테인레스 강,나사돌리개 슬롯 캠축 추종자 |

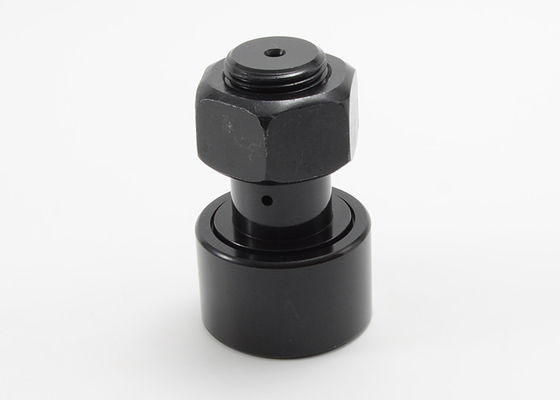

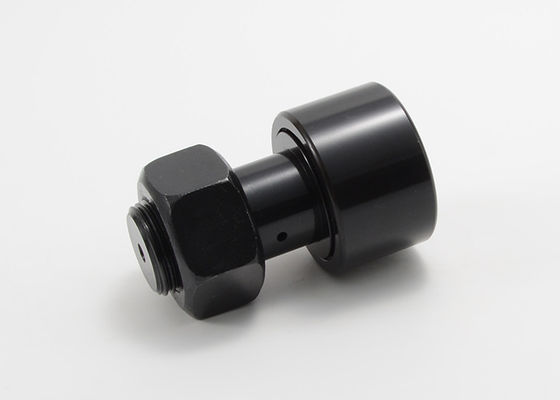

무거운 스터드 원통 인치 캠공이 나사돌리개 슬롯 CFH 1 1/8 CFH 1 1/2 CFH 2
무거운 스터드 원통 인치 캠공이 나사돌리개 슬롯 CFH 1 1/8 CFH 1 1/2 CFH 2
엄격한, 일관된 구조와 발탁된 이동을 극대화하기를 계획했습니다. 캠공이들은 회전 운동을 낮은 주유 요구조건과 직선 운동으로 변형하기 위해 단순하고 낮은 마찰 프로필을 특징으로 합니다.
상승 부식 저항성을 요구하는 공작 기계류, 산업용 로봇, 전자적 부품 생산, 사무 자동화 기기 장비와 가옥한 환경을 포함하여 MOUETTE는 산업 적용을 위해 캠공이들의 행 전체를 설계하고 제조하고 저장합니다.
MOUETTE는 합니다 :
크기와 재료와 디자인을 포함하는 · 표준과 맞춤 옵션.
개선된 접촉 응력 분포를 위한 · 최적화된 레이스 웨이.
다른 응용 프로그램을 위한 ·고 정밀도 유연성.
· 변하기 쉬운 새장, 차폐, 밀봉과 외부 링 설계
표준이, 이상하, 마법 홀, 나사돌리개 슬롯 작은 것으로 그리고 스러스트 디스크로 이용 가능한 ·.
소켓 또는 스크루 드라이버를 사용하는 · 단순한 설치.
무거운 스터드 원통 인치 캠공이가 나사돌리개 슬롯 상술에 의해 증가합니다 :
개봉됩니다 | 봉인합니다 | 롤러 Dia. (RD) | 롤러 폭 (W) | 스터드 Dia.(SD) | 스터드 길이 (SL) | 민. 스레드 길이 (TL) | 좋은 THR'DS. |
CFH 1/2 | CFH 1/2 S | .500 | .375 | .250 | 5/8 | 1/4 | 1/4-28 |
CFH 9/16 | CFH 9/16 S | .5625 | .375 | .250 | 5/8 | 1/4 | 1/4-28 |
CFH 5/8 | CFH 5/8 S | .625 | .4375 | .3125 | 3/4 | 5/16 | 5/16-24 |
CFH 11/16 | CFH 11/16 S | .6875 | .4375 | .3125 | 3/4 | 5/16 | 5/16-24 |
CFH 3/4 | CFH 3/4 S | .750 | .500 | .4375 | 7/8 | 3/8 | 7/16-20 |
CFH 7/8 | CFH 7/8 S | .875 | .500 | .4375 | 7/8 | 3/8 | 7/16-20 |
CFH 1 | CFH 1 S | 1.000 | .625 | .625 | 1 | 1/2 | 5/8-18 |
CFH 1 1/8 | CFH 1 1/8 S | 1.125 | .625 | .625 | 1 | 1/2 | 5/8-18 |
CFH 1 1/4 | CFH 1 1/4 S | 1.250 | .750 | .750 | 1 1/4 | 5/8 | 3/4-16 |
CFH 1 3/8 | CFH 1 3/8 S | 1.375 | .750 | .750 | 1 1/4 | 5/8 | 3/4-16 |
CFH 1 1/2 | CFH 1 1/2 S | 1.500 | .875 | .875 | 1 1/2 | 3/4 | 7/8-14 |
CFH 1 5/8 | CFH 1 5/8 S | 1.625 | .875 | .875 | 1 1/2 | 3/4 | 7/8-14 |
CFH 1 3/4 | CFH 1 3/4 S | 1.750 | 1.000 | 1.000 | 1 3/4 | 7/8 | 1-14 |
CFH 1 7/8 | CFH 1 7/8 S | 1.875 | 1.000 | 1.000 | 1 3/4 | 7/8 | 1-14 |
CFH 2 | CFH 2 S | 2.000 | 1.250 | 1.125 | 2 | 1 | 1 1/8-12 |
CFH 2 1/4 | CFH 2 1/4 S | 2.250 | 1.250 | 1.125 | 2 | 1 | 1 1/8-12 |
CFH 2 1/2 | CFH 2 1/2 S | 2.500 | 1.500 | 1.250 | 2 1/4 | 1 1/8 | 1 1/4-12 |
CFH 2 3/4 | CFH 2 3/4 S | 2.750 | 1.500 | 1.250 | 2 1/4 | 1 1/8 | 1 1/4-12 |
CFH 3 | CFH 3 S | 3.000 | 1.750 | 1.500 | 2 1/2 | 1 1/4 | 1 1/2-12 |
CFH 3 1/4 | CFH 3 1/4 S | 3.250 | 1.750 | 1.500 | 2 1/2 | 1 1/4 | 1 1/2-12 |
CFH 3 1/2 | CFH 3 1/2 S | 3.500 | 2.000 | 1.750 | 2 3/4 | 1 3/8 | 1 3/4-12 |
CFH 4 | CFH 4 S | 4.000 | 2.250 | 2.000 | 3 1/2 | 1 1/2 | 2-12 |
- | CFH 5 S | 5.000 | 2.750 | 2.500 | 5 1/16 | 2 9/16 | 2 1/2-12 |
- | CFH 6 S | 6.000 | 3.250 | 3.000 | 6 | 3 | 3-12 |
- | CFH 7 S | 7.000 | 3.750 | 3.500 | 7 11/16 | 4 1/8 | 3 1/2-4 |
개봉됩니다 | 봉인합니다 | 기름 구멍 | 루브. 적당한 사이즈 (F) | 레컴. 클램핑 토크 (파운드.) | 기본 부하 용량 | ||
홀 중심 (HC) | 홀 Dia. (HD) | 맥스. 정적인 캐패시티 (파운드.) | 맥스. 다인. 능력 (파운드.) | ||||
CFH 1/2 | CFH 1/2 S | - | - | 1/8 | 35 | 1580 | 680 |
CFH 9/16 | CFH 9/16 S | - | - | 1/8 | 35 | 1580 | 680 |
CFH 5/8 | CFH 5/8 S | - | - | 1/8 | 90 | 2480 | 955 |
CFH 11/16 | CFH 11/16 S | - | - | 1/8 | 90 | 2480 | 955 |
CFH 3/4 | CFH 3/4 S | 1/4 | 3/32 | 3/16 | 250 | 4130 | 1660 |
CFH 7/8 | CFH 7/8 S | 1/4 | 3/32 | 3/16 | 250 | 4130 | 1660 |
CFH 1 | CFH 1 S | 1/4 | 3/32 | 3/16 | 650 | 6120 | 2225 |
CFH 1 1/8 | CFH 1 1/8 S | 1/4 | 3/32 | 3/16 | 650 | 6120 | 2225 |
CFH 1 1/4 | CFH 1 1/4 S | 5/16 | 3/32 | 3/16 | 1250 | 8500 | 3930 |
CFH 1 3/8 | CFH 1 3/8 S | 5/16 | 3/32 | 3/16 | 1250 | 8500 | 3930 |
CFH 1 1/2 | CFH 1 1/2 S | 3/8 | 3/32 | 3/16 | 1500 | 11280 | 4840 |
CFH 1 5/8 | CFH 1 5/8 S | 3/8 | 3/32 | 3/16 | 1500 | 11280 | 4840 |
CFH 1 3/4 | CFH 1 3/4 S | 7/16 | 3/32 | 3/16 | 2250 | 15840 | 6385 |
CFH 1 7/8 | CFH 1 7/8 S | 7/16 | 3/32 | 3/16 | 2250 | 15840 | 6385 |
CFH 2 | CFH 2 S | 1/2 | 1/8 | 3/16 | 2800 | 21140 | 8090 |
CFH 2 1/4 | CFH 2 1/4 S | 1/2 | 1/8 | 3/16 | 2800 | 21140 | 8090 |
CFH 2 1/2 | CFH 2 1/2 S | 9/16 | 1/8 | 3/16 | 3450 | 32900 | 11720 |
CFH 2 3/4 | CFH 2 3/4 S | 9/16 | 1/8 | 3/16 | 3450 | 32900 | 11720 |
CFH 3 | CFH 3 S | 5/8 | 1/8 | 1/4 | 5000 | 49820 | 15720 |
CFH 3 1/4 | CFH 3 1/4 S | 5/8 | 1/8 | 1/4 | 5000 | 49820 | 15720 |
CFH 3 1/2 | CFH 3 1/2 S | 11/16 | 1/8 | 1/4 | 5000 | 63250 | 22800 |
CFH 4 | CFH 4 S | 3/4 | 1/8 | 1/4 | 5000 | 89540 | 29985 |
- | CFH 5 S | 7/8 | 3/16 | 1/4 " NPT | 5000 | 135900 | 46575 |
- | CFH 6 S | 1 | 3/16 | 1/4 " NPT | 5000 | 160900 | 60000 |
- | CFH 7 S | 1 1/4 | 3/16 | 1/4 " NPT | 5000 | 213860 | 75380 |
