제품 상세 정보:
|
| 이름: | 단일 열 광선 원통형 롤러 베어링 | 타입: | 완전 보완, SL1829 시리즈 |
|---|---|---|---|
| 베어링 설계: | 완전 보완 롤러 세트, 단일 열, 세미 위치시키는 태도, 아우터 링 위의 1대 갈비, 내측 링 위의 2대 갈비 | 베어링 재료: | 베어링강 100Cr6, GCr15, AISI 52100 |
| 인치 / 측정: | 메트릭 시리즈 | 밀봉: | 열리고 케이지리스합니다 |
| 레이디얼 내부 클리어런스: | 일반 | 롤링부재의 가로행: | 1(단열) |
| 하이 라이트: | 케이지리스 원통형 롤러 베어링,롤러 원통 SL182912-B-XL을 지니기 |
||

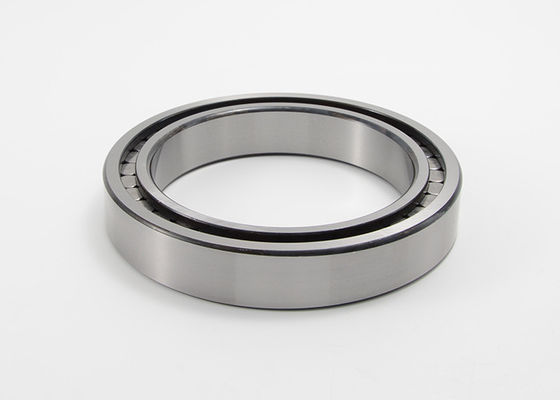

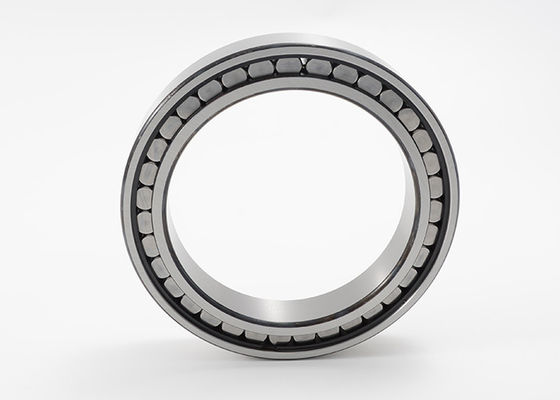

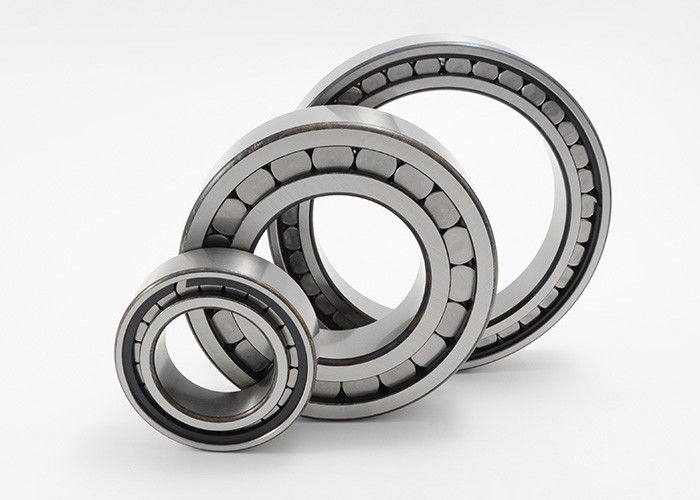

단 하나 줄 원통 모양 롤러 베어링 완전 보완 SL182912-B-XL NCF2912V
단열 풀 컴플리먼트 원통 롤러 베어링은 리브 가이드 원통 롤러와 함께 견고한 외부 및 내부 링을 가지고 있습니다.이 베어링은 가능한 많은 수의 롤링 요소를 가지고 있기 때문에 매우 높은 레이디얼 하중 지지 용량과 높은 강성을 가지며 특히 컴팩트한 설계에 적합합니다.그러나 운동학적 조건으로 인해 케이지가 있는 원통형 롤러 베어링을 사용할 때 가능한 고속을 달성하지 못합니다.
단열 완전 보완 원통형 롤러 베어링은 반고정 베어링 형태입니다.
반고정 베어링:
반고정 베어링은 SL1818(치수 계열 18), SL1829(치수 계열 29), SL1830(치수 계열 30), SL1822(치수 계열 22) 및 SL1923(치수 계열 23)과 같은 단일 행 설계로 제공됩니다.높은 반경 방향 힘뿐만 아니라 한 방향의 축 방향 힘도 지원할 수 있으므로 샤프트를 한 방향으로 축 방향으로 안내할 수 있습니다.그들은 반대 방향에서 고정측 베어링 역할을 합니다.
시리즈 SL1923에는 내부 링에 단 하나의 리브와 자가 유지 롤링 요소 세트가 있습니다.결과적으로 내부 링을 베어링에서 제거할 수 있습니다.이렇게 하면 장착 및 분해가 훨씬 쉬워집니다.
밀봉:
원통형 롤러 베어링은 개방형 설계로 제공됩니다.
매끄럽게 하기:
그리스가 도포된 상태로 제공되지 않으며 단면을 통해 오일이나 그리스를 도포할 수 있습니다.
단 하나 줄 완전 보완 원통 모양 롤러 베어링 SL1829 시리즈 명세:
|
베어링 코드 |
치수 | 적재 등급 | 제한 속도 | 대량의 | ||||||||||
| 디 | 디 | 비 | d1 | D1 | 이자형 | 에스 | 분 | 딘. | 통계 | 피로한도하중 | 제한 속도 | 기준 속도 | ||
| 크롬 | 코르 | 똥개 | nG | nB | ||||||||||
| mm | KN | rpm | 킬로그램 | |||||||||||
| SL182912 | 60 | 85 | 16 | 69 | 74.4 | 78.55 | 1 | 1 | 63 | 76 | 13.7 | 4550 | 2900 | 0.29 |
| SL182913 | 65 | 90 | 16 | 75.7 | 81 | 85.24 | 1 | 1 | 67 | 84 | 15.1 | 4150 | 2550 | 0.31 |
| SL182914 | 70 | 100 | 19 | 81.2 | 87.8 | 92.31 | 1 | 1 | 88 | 111 | 188 | 3850 | 2550 | 0.49 |
| SL182915 | 75 | 105 | 19 | 86.3 | 92.8 | 97.41 | 1 | 1 | 91 | 119 | 20.1 | 3600 | 2370 | 0.52 |
| SL182916 | 80 | 110 | 19 | 91.4 | 98 | 102.51 | 1 | 1 | 94 | 1260년 | 21.4 | 3450 | 2220년 | 0.55 |
| SL182917 | 85 | 120 | 22 | 96.4 | 105 | 109.58 | 1 | 1.1 | 118 | 159 | 25.5 | 3200 | 2200 | 0.81 |
| SL182918 | 90 | 125 | 22 | 102 | 110.7 | 115.75 | 1 | 1.1 | 122 | 169 | 26.5 | 3050 | 2050년 | 0.84 |
| SL182919 | 95 | 130 | 22 | 106.7 | 117 | 122.25 | 1 | 1.1 | 132 | 177 | 27.5 | 2900 | 1940년 | 0.86 |
| SL182920 | 100 | 140 | 24 | 113.4 | 125.7 | 130.95 | 1.5 | 1.1 | 152 | 203 | 31.5 | 2700 | 1870년 | 1.14 |
| SL182922 | 110 | 150 | 24 | 124 | 136.2 | 141.5 | 1.5 | 1.1 | 155 | 213 | 34 | 2490 | 1710년 | 1.23 |
| SL182924 | 120 | 165 | 27 | 134.8 | 154.3 | 149 | 1.5 | 1.1 | 199 | 285 | 45.5 | 2290 | 1590년 | 1.73 |
| SL182926 | 130 | 180 | 30 | 146 | 161.1 | 167.15 | 2 | 1.5 | 238 | 350 | 54 | 2110년 | 1500 | 2.33 |
| SL182928 | 140 | 190 | 30 | 157 | 174 | 180 | 2 | 1.5 | 260 | 375 | 57 | 1960년 | 1370 | 2.42 |
| SL182930 | 150 | 210 | 36 | 169 | 189.6 | 196.75 | 2.5 | 2 | 340 | 480 | 73 | 1810년 | 1360년 | 3.77 |
| SL182932 | 160 | 220 | 36 | 179.7 | 200.5 | 207.6 | 2.5 | 2 | 350 | 510 | 77 | 1710년 | 1270 | 4 |
| SL182934 | 170 | 230 | 36 | 190.6 | 211.3 | 218.45 | 2.5 | 2 | 365 | 540 | 80 | 1610년 | 1190 | 4.3 |
| SL182936 | 180 | 250 | 42 | 200.7 | 224 | 231.85 | 2.5 | 2 | 455 | 680 | 100 | 1530년 | 1150 | 6.2 |
| SL182938 | 190 | 260 | 42 | 211.5 | 238.5 | 244.15 | 2 | 2 | 510 | 770 | 112 | 1450년 | 1030 | 6.5 |
| SL182940 | 200 | 280 | 48 | 225.5 | 252.4 | 261.6 | 삼 | 2.1 | 610 | 940 | 134 | 1360년 | 950 | 9.1 |
| SL182944 | 220 | 300 | 48 | 246.3 | 273.2 | 282.45 | 삼 | 2.1 | 650 | 1030 | 144 | 1250년 | 840 | 9.9 |
| SL182948 | 240 | 320 | 48 | 267.5 | 294.4 | 303.7 | 삼 | 2.1 | 600 | 1120년 | 124 | 1150 | 750 | 10.6 |
| SL182952 | 260 | 360 | 60 | 291.5 | 323.4 | 333.7 | 5 | 2.1 | 780 | 1450년 | 160 | 1060 | 690 | 18.5 |
| SL182956 | 280 | 380 | 60 | 314 | 348.5 | 359.5 | 3.5 | 2.1 | 910 | 1710년 | 184 | 980 | 590 | 19.7 |
| SL182960 | 300 | 420 | 72 | 338 | 376.9 | 389.45 | 5 | 삼 | 1170 | 2200 | 235 | 910 | 540 | 31.2 |
| SL182964 | 320 | 440 | 72 | 358.5 | 397.4 | 409.85 | 5 | 삼 | 1210년 | 2340 | 246 | 860 | 495 | 32.9 |
| SL182968 | 340 | 460 | 72 | 379 | 418.7 | 430.2 | 5 | 삼 | 1250년 | 2470 | 255 | 810 | 460 | 34.7 |
| SL182972 | 360 | 480 | 72 | 399.5 | 438.6 | 450.6 | 5 | 삼 | 1280년 | 2600 | 265 | 770 | 430 | 36.4 |
| SL182976 | 380 | 520 | 82 | 426 | 472.1 | 486.7 | 5 | 4 | 1660년 | 3300 | 335 | 720 | 380 | 52.1 |
| SL182980 | 400 | 540 | 82 | 450 | 496.1 | 510.85 | 5 | 4 | 1710년 | 3500 | 350 | 690 | 350 | 54.3 |
| SL182984 | 420 | 560 | 82 | 462 | 509 | 522.95 | 5 | 4 | 1730년 | 3600 | 355 | 670 | 340 | 56.9 |
| SL182988 | 440 | 600 | 95 | 490 | 544.6 | 562 | 7 | 4 | 2090년 | 4100 | 4050 | 630 | 325 | 78.1 |
| SL182992 | 460 | 620 | 95 | 504 | 559.6 | 576.3 | 7 | 4 | 2130 | 4250 | 410 | 610 | 310 | 81.1 |
| SL182996 | 480 | 650 | 100 | 538 | 596.6 | 614.75 | 7 | 5 | 2390 | 4800 | 460 | 570 | 280 | 94.7 |
| SL1829/500 | 500 | 670 | 100 | 553 | 612.7 | 630 | 7 | 5 | 2430 | 4950 | 470 | 560 | 270 | 98.3 |
