제품 상세 정보:
|
| 이름: | 단일 열 완전 보완 원통형 롤러 베어링 | 보어 유형: | 직선, 원통형 보어 |
|---|---|---|---|
| 행 수: | 1 | 재료: | 100Cr6, GCr15, AISI 52100 |
| 링 분리: | 비분리성입니다 | 플랜지: | 2 갈비 내측 링 |
| 인치 - 미터법: | 측정 | 재윤활 가능: | 예 |
| 작동 온도 범위: | -30 ~ +120 °C | 마무리 / 코팅: | 무코팅 |
| 폐쇄 유형: | 열기 | 내부 정리: | 단체들 엔 (정상적 내부 유격 CN) |
| 하이 라이트: | SL182204 한 개의 가로열 원통형 롤러 베어링,완전 보완을 지니는 단일 열 원통형 롤러,단일 열 직선 구멍 태도 |
||

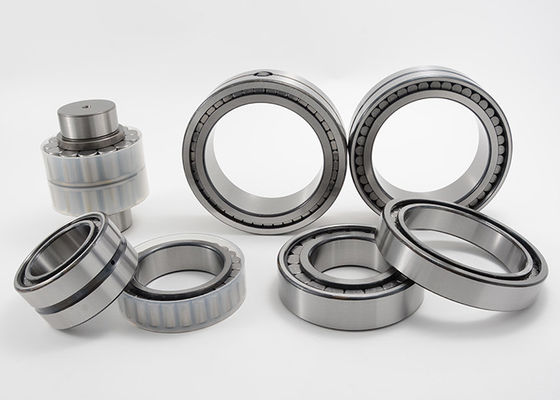

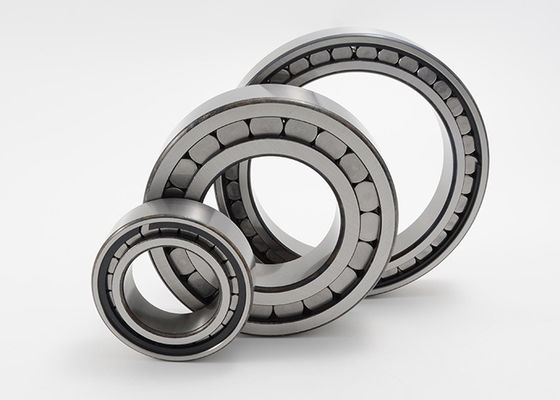

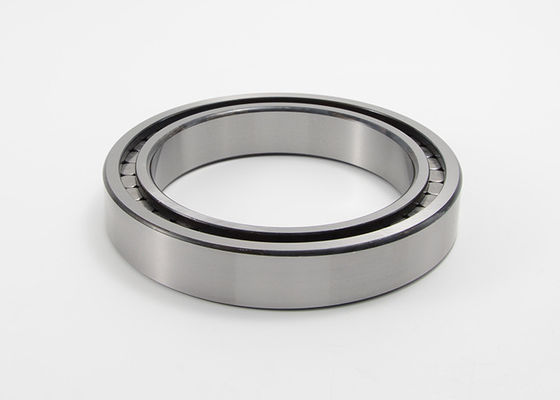

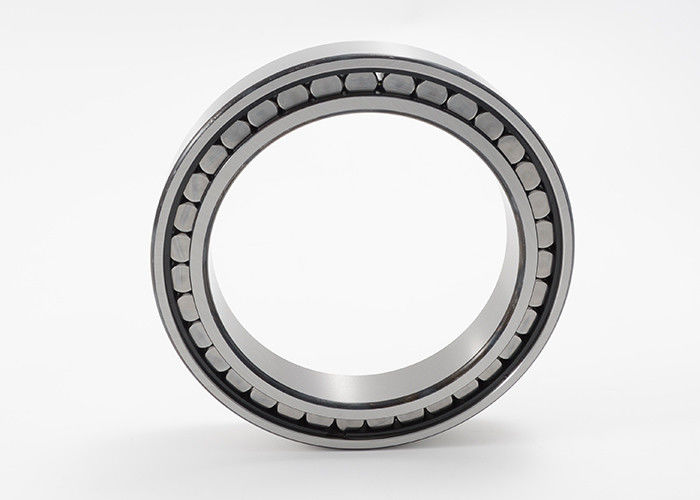

직선 구멍 SL182204를 지니는 단일 열 완전 보완 원통형 롤러
단일 열 완전 보완 원통형 롤러 베어링은 갈비 유도된 원통형 로울러와 함께 단단한 내외 링을 가지고 있습니다. 이러한 태도가 롤링부재의 가장 큰 가능한 수를 가지기 때문에, 그들은 극단적으로 높은 광선 부하 반송 용량, 고강도를 가지고 있고, 특히 콤팩트 디자인에 적합합니다. 기구학적 적합조건 때문에 그러나 그들은 새장과 원통형 롤러 베어링을 사용할 때 가능한 고속도를 달성하지 않습니다.
단일 열 완전 보완 원통형 롤러 베어링은 세미 위치시키는 태도 형태입니다.
세미 위치시키는 태도 :
세미 위치시키는 태도는 SL1818 (치수 계열 18), SL1829 (치수 계열 29), SL1830 (치수 계열 30), SL1822 (치수 계열 22)와 SL1923 (치수 계열 23)로서 단일 열 디자인에 이용할 수 있습니다. 그들은 높은 반경 방향 하중들뿐 아니라 원 디렉션에서 굴대 힘들을 지원할 수 있고, 그러므로 원 디렉션에서 축방향으로 샤프트를 안내할 수 있습니다. 그들은 반대 방향으로 정하지 않는 태도의 역할을 합니다.
시리즈 SL1923은 내측 링과 자기 지지 굴리기 엘리먼트 집합에 단지 한 갈비를 가지고 있습니다. 결과적으로 내측 링은 태도에서 제거될 수 있습니다. 이것은 맞춤과 상당히 쉬워서 제거하는 것 만듭니다.
밀봉하는 것 :
원통형 롤러 베어링은 열린 설계에서 공급됩니다.
주유 :
그들은 기름이 발라지는 것으로 공급되지 않고, 단부면들을 통해 석유 또는 그리스로 미끄럽게 될 수 있습니다.
작동 온도 :
완전 보완 원통형 롤러 베어링은 -30 'Ｃ부터 +120 'Ｃ까지 작동 온도에 적합합니다.
MOUETTE는 더 교환 테이블, 담배 원통형 롤러 베어링, 나스크 원통형 롤러 베어링, 팀켄 원통형 롤러 베어링, ina 원통형 롤러 베어링을 제공합니다.
단일 열 완전 보완 원통형 롤러 베어링 SL1822 시리즈는 상세도를 만듭니다 :
| 베어링 코드 | 차원 | 로딩 평가 | 극한 속도 | 집단 | ||||||||||
| Ｄ | Ｄ | 비 | d1 | D1 | Ｅ | Ｓ | rmin | 다인. | 스탯. | 피로 한계 하중 | 극한 속도 | 기준 속도 | ||
| Cr | Cor | Cur | nG | nB | ||||||||||
| 밀리미터 | 나트 | rpm | 킬로그램 | |||||||||||
| SL182204 | 20 | 47 | 18 | 30.3 | 36.9 | 41.47 | 1 | 1 | 45.5 | 37 | 6.1 | 9700 | 6500 | 0.16 |
| SL182205 | 25 | 52 | 18 | 35.5 | 41.9 | 46.52 | 1 | 1 | 51 | 44.5 | 7.4 | 8400 | 5500 | 0.18 |
| SL182206 | 30 | 62 | 20 | 42 | 50.6 | 55.19 | 1 | 1 | 70 | 64 | 10.2 | 7000 | 4550 | 0.3 |
| SL182207 | 35 | 72 | 23 | 47 | 59.3 | 63.97 | 1 | 1.1 | 88 | 78 | 12.7 | 6100 | 4250 | 0.44 |
| SL182208 | 40 | 80 | 23 | 54 | 66.3 | 70.94 | 1 | 1.1 | 97 | 91 | 14.9 | 5400 | 3650 | 0.55 |
| SL182209 | 45 | 85 | 23 | 57.5 | 69.8 | 74.43 | 1 | 1.1 | 101 | 98 | 16 | 5100 | 3450 | 0.59 |
| SL182210 | 50 | 90 | 23 | 64.4 | 76.7 | 81.4 | 1 | 1.1 | 109 | 111 | 18.1 | 4600 | 3000 | 0.64 |
| SL182211 | 55 | 100 | 25 | 70 | 84.1 | 88.81 | 1 | 1.5 | 140 | 148 | 25 | 4200 | 2700 | 0.87 |
| SL182212 | 60 | 110 | 28 | 76.8 | 93.9 | 99.17 | 1.5 | 1.5 | 169 | 176 | 31 | 3800 | 2550 | 1.18 |
| SL182213 | 65 | 120 | 31 | 82.3 | 100.7 | 106.25 | 1.5 | 1.5 | 198 | 210 | 37 | 3550 | 2480 | 1.57 |
| SL182214 | 70 | 125 | 31 | 87 | 105.2 | 111.45 | 1.5 | 1.5 | 181 | 223 | 32 | 3350 | 2340 | 1.66 |
| SL182215 | 75 | 130 | 31 | 91.8 | 110 | 116.2 | 1.5 | 1.5 | 187 | 236 | 33.5 | 3200 | 2210 | 1.75 |
| SL182216 | 80 | 140 | 33 | 98.6 | 119.3 | 126.3 | 1.5 | 2 | 223 | 280 | 38.5 | 3000 | 2040 | 2.15 |
| SL182217 | 85 | 150 | 36 | 104.4 | 126.3 | 133.75 | 1.5 | 2 | 255 | 320 | 44.5 | 2800 | 2000 | 2.74 |
| SL182218 | 90 | 160 | 40 | 110.2 | 133.3 | 141.15 | 2.5 | 2 | 285 | 365 | 51 | 2650 | 1990 | 3.48 |
| SL182219 | 95 | 170 | 43 | 122 | 147.3 | 155.95 | 2.5 | 2.1 | 330 | 425 | 58 | 2410 | 1780 | 4.17 |
| SL182220 | 100 | 180 | 46 | 127.5 | 154.3 | 163.35 | 2.5 | 2.1 | 390 | 510 | 70 | 2300 | 1700 | 5.13 |
| SL182222 | 110 | 200 | 53 | 137 | 168 | 177.6 | 4 | 2.1 | 450 | 580 | 78 | 2130 | 1720 | 7.24 |
| SL182224 | 120 | 215 | 58 | 150.7 | 183 | 192.9 | 4 | 2.1 | 530 | 720 | 95 | 1950 | 1500 | 9.08 |
| SL182226 | 130 | 230 | 64 | 162.3 | 197 | 207.75 | 5 | 3 | 620 | 850 | 110 | 1810 | 1360 | 11.25 |
| SL182228 | 140 | 250 | 68 | 173.9 | 211.1 | 222.55 | 5 | 3 | 720 | 1000 | 127 | 1690 | 1230 | 14.47 |
| SL182230 | 150 | 270 | 73 | 185.5 | 225.2 | 237.35 | 6 | 3 | 820 | 1160 | 147 | 1580 | 1130 | 18.43 |
| SL182232 | 160 | 290 | 80 | 208.7 | 253.4 | 267.1 | 6 | 3 | 1020 | 1470 | 178 | 1410 | 920 | 23 |
| SL182234 | 170 | 310 | 86 | 220.3 | 267.4 | 281.9 | 7 | 4 | 1140 | 1660 | 199 | 1330 | 870 | 28.65 |
| SL182236 | 180 | 320 | 86 | 232.4 | 279.5 | 294 | 7 | 4 | 1180 | 1760 | 208 | 1270 | 800 | 29.8 |
| SL182238 | 190 | 340 | 92 | 243.5 | 295.5 | 311.5 | 9 | 4 | 1300 | 1900 | 223 | 1210 | 770 | 35.65 |
| SL182240 | 200 | 360 | 98 | 246.6 | 302.4 | 319.4 | 9 | 4 | 1410 | 2010 | 235 | 1180 | 770 | 43.12 |
