제품 상세 정보:
|
| 이름: | 갇힌 단일 행 원통형 롤러 베어링 | 보어 유형: | 원통형 보어 |
|---|---|---|---|
| 기본 디자인: | 로케이팅 베어링 | 재료: | 베어링강 100Cr6, GCr15, AISI 52100 |
| 밀봉: | 열기 | 레이디얼 내부 클리어런스: | CN(그룹 N) |
| 롤링 부재 가로열의 번호: | 1 | 플랜지, 내측 링의 수: | 1 |
| 플랜지 수, 외부 링: | 2 | ||
| 하이 라이트: | 우리속에 갇힌 정확성 롤러베어링,직선 구멍을 지니는 정확성 롤러,NUP2212E를 지니는 단일 열 원통형 롤러 |
||

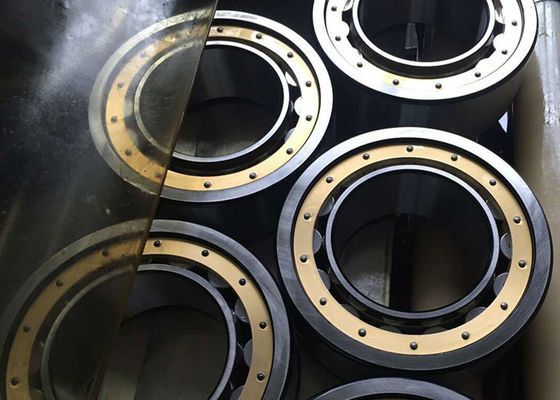

단일 열 우리속에 갇힌 직선 구멍 NUP2212E를 지니는 원통형 롤러
국민 통일당 디자인은 새장을 견디는 단일 행 원통형 롤러입니다. 이 태도는 새장에서 원통형 로울러로 고체 내부 코어와 아우터 링으로 구성됩니다. 이 새장은 실린더 롤러 사이에 접촉을 방지하고 따라서 이 베어링 유형이 완전 보완 실린더 롤러 태도 보다 더 높은 속도를 지원할 수 있습니다. 또한, 새장과 단일 행 원통형 롤러 베어링은 매우 엄격하고 그들이 높은 반경 방향 하중들을 데려갈 수 있습니다.
아우터 링이 2 경직 리브를 가지고 있는 반면에, 내측 링은 엄격한 1와 1대 느슨한 갈비를 가지고 있습니다. 결과적으로 이 태도는 양쪽 방향에서 축방향 힘들과 더불어 반경 방향 하중들을 데려갈 수 있습니다. 국민 통일당 태도는 로케이팅 태도로서 사용됩니다. 로케이팅 태도는 양쪽 방향으로 축방향으로 샤프트를 위치시킵니다.
이러한 태도 이 안쪽이고 아우터 링이 쉽게 해체될 수 있는 것처럼, 그들은 매우 설치하기 쉽습니다. 단일 행 원통형 롤러 베어링의 적용은 기어박스, 농기계, 펌프, 압축기와 일렉트릭 모터를 포함합니다.
주요 특징 :
우리속에 갇힌 단일 열 원통형 롤러 베어링 국민 통일당 형 규격 설명 :
| 베어링 코드 | 차원 | 집단 | 기본 부하 용량 | 극한 속도 | ||||||
| Ｄ | Ｄ | 비 | 르스민 | D1 | 프더블유, 구급 치료실 | 원동력 | 정전기 | |||
| Cr | Cor | |||||||||
| 밀리미터 | 킬로그램 | 나트 | rpm | |||||||
| NUP2203E | 17 | 40 | 16 | 0.6 | 32.4 | 22.1 | 0.055 | 24 | 22 | 18000 |
| NUP2204E | 20 | 47 | 18 | 1 | 38.8 | 26.5 | 0.154 | 32.5 | 31 | 16000 |
| NUP2205E | 25 | 52 | 18 | 1 | 43.8 | 31.5 | 0.174 | 34.5 | 34.5 | 15000 |
| NUP2206E | 30 | 62 | 20 | 1 | 52.5 | 37.5 | 0.268 | 49 | 50 | 12000 |
| NUP2207E | 35 | 72 | 23 | 1.1 | 60.7 | 44 | 0.427 | 62 | 65.5 | 10000 |
| NUP2208E | 40 | 80 | 23 | 1.1 | 67.9 | 49.5 | 0.518 | 71 | 75 | 9000 |
| NUP2209E | 45 | 85 | 23 | 1.1 | 73 | 54.5 | 0.559 | 73.5 | 81.5 | 8500 |
| NUP2210E | 50 | 90 | 23 | 1.1 | 78 | 59.5 | 0.6 | 78 | 88 | 8000 |
| NUP2211E | 55 | 100 | 25 | 1.5 | 86.3 | 66 | 0.828 | 98 | 118 | 7000 |
| NUP2212E | 60 | 110 | 28 | 1.5 | 95.7 | 72 | 1.12 | 129 | 153 | 6300 |
| NUP2213E | 65 | 120 | 31 | 1.5 | 104 | 78.5 | 1.54 | 150 | 183 | 5600 |
| NUP2214E | 70 | 125 | 31 | 1.5 | 109 | 83.5 | 1.58 | 156 | 196 | 5300 |
| NUP2215E | 75 | 130 | 31 | 1.5 | 114 | 88.5 | 1.67 | 163 | 208 | 5300 |
| NUP2216E | 80 | 140 | 33 | 2 | 123 | 95.3 | 2.08 | 186 | 245 | 4800 |
| NUP2217E | 85 | 150 | 36 | 2 | 131 | 100.5 | 2.6 | 215 | 275 | 4500 |
| NUP2218E | 90 | 160 | 40 | 2 | 140 | 107 | 3.29 | 240 | 315 | 4300 |
| NUP2219E | 95 | 170 | 43 | 2.1 | 149 | 112.5 | 4.05 | 285 | 375 | 3800 |
| NUP2220E | 100 | 180 | 46 | 2.1 | 157 | 119 | 4.92 | 335 | 440 | 3800 |
| NUP2222E | 110 | 200 | 53 | 2.1 | 174 | 132.5 | 7.02 | 380 | 520 | 3400 |
| NUP2224E | 120 | 215 | 58 | 2.1 | 188 | 143.5 | 8.7 | 450 | 610 | 5000 |
| NUP2226E | 130 | 230 | 64 | 3 | 202 | 153.5 | 10.8 | 530 | 735 | 3000 |
| NUP2228E | 140 | 250 | 68 | 3 | 217 | 169 | 16.8 | 570 | 830 | 4500 |
| NUP2230E | 150 | 270 | 73 | 3 | 234 | 182 | 19.3 | 655 | 980 | 4300 |
| NUP2232E | 160 | 290 | 80 | 3 | 252 | 193 | 24.3 | 800 | 1180 | 3800 |
| NUP2234E | 170 | 310 | 86 | 4 | 270 | 205 | 37.2 | 950 | 1400 | 3200 |
| NUP2236E | 180 | 320 | 86 | 4 | 280 | 215 | 31.4 | 1000 | 1500 | 3200 |
