제품 상세 정보:
|
| 이름: | 결합 니들 롤러 / 축 스러스트 볼 베어링 | 베어링 유형: | 니들 롤러/스러스트 볼 |
|---|---|---|---|
| 축방향 하중 능력: | 단방향 | 베어링 부분: | 내부 링이 없는 레이디얼 부품 |
| 코팅: | 없이 | 윤활유(스러스트 부분): | 어떤 것 |
| 베어링 재료: | 베어링 강철 | 방사형 부분: | 케이지 포함 |
| 롤링 베어링 유형: | 니들 롤러/스러스트 볼 베어링 | 롤링 요소(추력 부분): | 불알 |
| 추력 부분: | 케이지 포함 | 작동 온도 범위: | -20 ~ +120 °C |

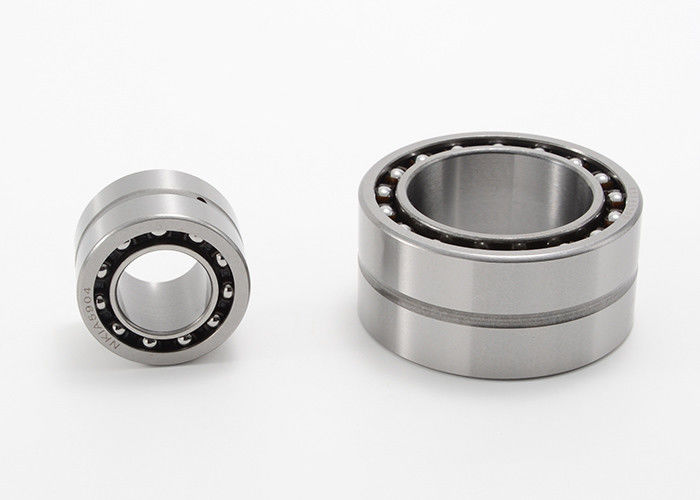

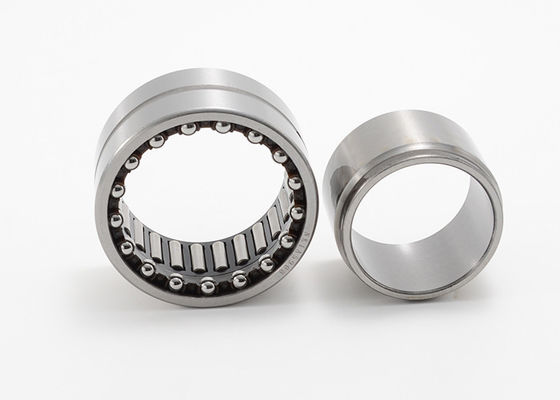

결합 니들 롤러 및 축방향 스러스트 볼 베어링 NKX 30 NAXK 30
이 베어링은 스러스트 볼 베어링과 결합된 레이디얼 니들 롤러 베어링으로 구성됩니다.이들은 함께 한 방향으로 방사형 하중과 축방향 하중을 모두 수용할 수 있습니다.또한 비교적 빠른 속도로 작동할 수 있습니다.단면 높이가 낮기 때문에 다른 유형의 고정 베어링 배열이 너무 많은 공간을 차지하는 응용 분야에 베어링이 특히 적합합니다.
결합된 니들 롤러/스러스트 볼 베어링 사양:
|
베어링 부품 번호 |
DIN 5429 부품 번호 |
샤프트 Fw 인치 |
샤프트 Fw mm |
외경 디 인치 |
외경 디 mm |
너비 씨 인치 |
너비 씨 mm |
무게. 파운드 |
무게. g |
D1 최대 인치 |
D1 최대 mm |
C1 인치 |
C1 mm |
| NKX 10 테네시 NKX 12 엔엑스 15 NKX 17 NKX 20 |
NAXK 10 테네시 NAXK 12 NAXK 15 NAXK 17 NAXK 20 |
0.394 0.472 0.591 0.669 0.787 |
10 12 15 17 20 |
0.748 0.827 0.945 1.024 1.181 |
19 21 24 26 30 |
0.906 0.906 0.906 0.984 1.181 |
23 23 23 25 30 |
0.075 0.084 0.097 0.117 0.183 |
34 38 44 53 83 |
0.949 1.028 1.106 1.185 1.382 |
24.1 26.1 28.1 30.1 35.1 |
0.354 0.354 0.354 0.354 0.394 |
9 9 9 9 10 |
| NKX 25 NKX 30 NKX 35 NKX40 NKX45 |
NAXK 25 NAXK 30 NAXK 35 NAXK 40 NAXK 45 |
0.984 1.181 1.378 1.575 1.772 |
25 30 35 40 45 |
1.457 1.654 1.850 2.047 2.284 |
37 42 47 52 58 |
1.181 1.181 1.181 1.260 1.260 |
30 30 30 32 32 |
0.276 0.311 0.359 0.441 0.556 |
125 141 163 200 252 |
1.658 1.854 2.051 2.366 2.567 |
42.1 47.1 52.1 60.1 65.2 |
0.433 0.433 0.472 0.512 0.551 |
11 11 12 13 14 |
| NKX 50 NKX 60 NKX 70 |
NAXK 50 NAXK 60 NAXK 70 |
1.969 2.362 2.756 |
50 60 70 |
2.441 2.835 3.347 |
62 72 85 |
1.378 1.575 1.575 |
35 40 40 |
0.617 0.794 1.103 |
280 360 500 |
2.764 3.354 3.748 |
70.2 85.2 95.2 |
0.551 0.669 0.709 |
14 17 18 |
위에서 계속
| 부품 번호 | DIN 5429 부품 번호 |
딘.캡. 방사형 파운드 |
딘.캡. 방사형 N |
통계캡. 방사형 파운드 |
통계캡. 방사형 N |
딘.캡. 축방향 파운드 |
딘.캡. 축방향 N |
통계캡. 축방향 파운드 |
통계캡. 축방향 N |
속도 제한 기름 rpm |
| NKX 10 테네시 NKX 12 엔엑스 15 NKX 17 NKX 20 |
NAXK 10 테네시 NAXK 12 NAXK 15 NAXK 17 NAXK 20 |
1,390 2,020 2,410 2,700 3,700 |
6200 9000 10700 11900 16400 |
1,750 2,470 2,850 3,350 5,400 |
7800 11000 12700 15000 23800 |
2,250 2,320 2,360 2,430 3,200 |
10000 10300 10500 10800 14300 |
3,150 3,450 3,800 4,100 5,600 |
14000 15400 16800 18200 24700 |
12000 11000 9500 8500 7500 |
| NKX 25 NKX 30 NKX 35 NKX40 NKX45 |
NAXK 25 NAXK 30 NAXK 35 NAXK 40 NAXK 45 |
4,250 5,100 5,500 5,800 6,200 |
18800 22600 24300 26000 27500 |
6,900 8,100 9,300 10,600 11,900 |
30500 36000 41500 47000 53000 |
4,400 4,600 4,750 6,100 6,300 |
19600 20400 21200 27000 28000 |
8,400 9,400 10,600 14,200 15,500 |
37500 42000 47000 63000 69000 |
6000 5000 4600 4000 3600 |
| NKX 50 NKX 60 NKX 70 |
NAXK 50 NAXK 60 NAXK 70 |
8,500 9,400 10,000 |
38000 42000 44500 |
16,600 20,200 20,700 |
74000 90000 92000 |
6,500 9,300 9,700 |
29000 41500 43000 |
16,900 25,500 28,500 |
75000 113000 127000 |
3300 2800 2400 |
