제품 상세 정보:
|
| 이름: | 드로운 컵 니들 롤러 베어링 | 케이지 재료: | 스틸 ST14 |
|---|---|---|---|
| 기본 디자인: | 열린 결말 | 보유자: | 예, 스틸 케이지 베어링 |
| 측정 시스템: | 인치 | 시리즈: | J 유형 |
| 윤활 구멍 유형: | 구멍 없음 | 성분: | 외부 링, 니들 롤러 및 케이지 어셈블리 |
| 충족된 표준: | ANSI/ABMA 18.2, ASTM F2162 | 주문 제작됩니다: | 표준 또는 사용자 정의 가능 |
| 하이 라이트: | Ｊ 65는 니들 베어링을 가두었습니다,컵 우리속에 갇힌 니들 베어링을 그려 줍니다,개방형 정확성 니들 베어링 |
||

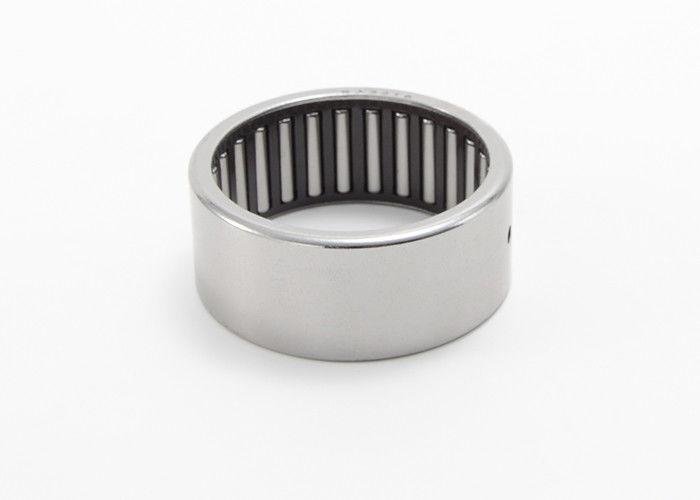

열린 끝 강철 유리 인치 일련 J-65를 지니는 드라운 컵 니들 롤러
드라운 컵 니들 롤러 베어링은 끌어내진 깊은 것, 박막형 벽 아우터 링을 가지고 있습니다. 드라운 컵 니들 롤러 베어링은 하우징 구멍이 니들 롤러와 케이지 조립체를 위한 레이스 웨이로서 사용될 수 없는 곳 지만 매우 소형이고 경제적 베어링 배열이 요구되는 곳 적용에서 일반적으로 사용됩니다. 이러한 태도는 주택에서 기밀 결합을 장착합니다. 어깨 또는 스냅 링이 축방향으로 태도를 위치시키도록 요구되지 않는 것처럼, 그것은 하우징 구멍의 단순하고 경제적 디자인을 가능하게 합니다.
이 시리즈에 이용할 수 있는 태도의 두 유형이 있습니다 ; 우리속에 갇힌 타입과 가득 찬 보완형. 적절한 유형은 운영 상태에 따라 선택될 수 있습니다. 우리속에 갇힌 타입은 니들 롤러가 정확하게 케이지와 추력전달고리에 의해 안내되는 구조물을 가집니다. 그것은 고속 회전에 애플리케이션을 위해 유용합니다. 다른 한편으로는 가득 찬 보완형 니들 롤러 베어링은 저속 회전에 겹 부하 적용에 적합합니다.
개관 :
애플리케이션 :
태도의 그의 유형은 자동차, 오토바이, 전기적 기계장치, 공작 기계류, 항공 우주와 같은 기계와 업무 설비의 넓은 범위에서 사용됩니다.
드라운 컵 니들 롤러 베어링, 열린 끝, 강철 유리, 인치 일련, Ｊ, JH 형 규격 설명 :
|
샤프트 지름 |
베어링 선임 |
집단 대략 |
범위 치수 | 기본 부하 용량 | 극한 속도 | |||
| 현재 코드 | 프더블유 | Ｄ | Ｃ | 원동력 | 정전기 | 기름 | ||
| 밀리미터 | Ｇ | 밀리미터 | 엔 | rpm | ||||
| 4.76 | J-35 | 4.76 | 8.73 | 9.525 | 257 | 352 | 75000 | |
| 6.35 | J-45 | 6.35 | 11.11 | 7.92 | 290 | 331 | 57000 | |
| J-47 | 6.35 | 11.11 | 11.13 | 473 | 617 | 57000 | ||
| 7.94 | J-55 | 7.94 | 12.7 | 7.92 | 315 | 383 | 44000 | |
| J-57 | 7.94 | 12.7 | 11.13 | 560 | 805 | 44000 | ||
| JH-57 | 7.94 | 14.29 | 11.13 | 696 | 849 | 47000 | ||
| 9.525 | J-65 | 9.525 | 14.29 | 7.92 | 358 | 474 | 36000 | |
| J-66 | 9.525 | 14.29 | 9.52 | 500 | 728 | 36000 | ||
| J-68 | 9.525 | 14.29 | 12.7 | 755 | 1240 | 36000 | ||
| JH-68 | 9.525 | 15.88 | 12.7 | 987 | 1370 | 38000 | ||
| 11.11 | J-78 | 11.11 | 15.88 | 12.7 | 882 | 1580 | 30000 | |
| JH-78 | 11.11 | 17.46 | 12.7 | 1060 | 1510 | 30000 | ||
| 12.548 | J-88K | 12.548 | 17.463 | 12.7 | 914 | 1710 | 26000 | |
| 14.288 | J-910 | 14.288 | 19.05 | 15.88 | 1190 | 2490 | 23000 | |
| J-108 | 15.88 | 20.64 | 12.7 | 970 | 1970 | 21000 | ||
| 15.88 | JH-1010 | 15.88 | 22.225 | 15.88 | 1280 | 2930 | 21000 | |
| 17.462 | JH-1112 | 17.462 | 23.812 | 19.05 | 1830 | 4610 | 19000 | |
| 19.05 | J-1212 | 19.05 | 25.4 | 19.05 | 2320 | 4880 | 18000 | |
| 22.225 | J-148 | 22.225 | 28.58 | 12.7 | 1640 | 3270 | 15000 | |
| JH-1412 | 22.225 | 30.16 | 19.05 | 2710 | 5450 | 15000 | ||
| JH-14160H | 22.225 | 30.162 | 25.4 | 2710 | 5450 | 15000 | ||
| 25.4 | JH-1616 | 25.4 | 33.34 | 25.4 | 4090 | 9570 | 13000 | |
| 28.58 | JH-1818 | 28.58 | 38.1 | 28.58 | 5440 | 12500 | 12000 | |
| 35.61 | JH-1470 | 35.61 | 57.2 | 17.8 | 5680 | 13500 | 10000 | |
| 41.275 | J-2616 | 41.275 | 50.8 | 25.4 | 5890 | 15600 | 7900 | |
| 50.8 | J-3216 | 50.8 | 60.32 | 25.4 | 6350 | 18400 | 6300 | |
