제품 상세 정보:
|
| 이름: | 기계가공된 내측 링 | 재료: | 고합금 베어링 품질강 AISI52100 |
|---|---|---|---|
| 부품 번호.: | 미 10, 미 10 엔, 미 12, MI12 엔, MI14, 미 14 엔, 미 16, 미 16 엔, 미 20, 미 20 엔, 미 24, 미 24 엔 | 표면가공도: | 중립적 기계가공된 베어링 강철 서피스 |
| 인치 / 측정: | 임페리얼(인치)시리즈 | 기본 시공 유형: | 굳어진 정확성 접지 링을 통하여 |
| 기름홈: | 가지고 있으세요 | 처리: | 기계가공됩니다 |
| 하이 라이트: | 내측 레이스를 지니는 크롬 볼,내측 레이스 미 10 엔을 지니는 볼,기계가공된 롤러 베어링 링 |
||

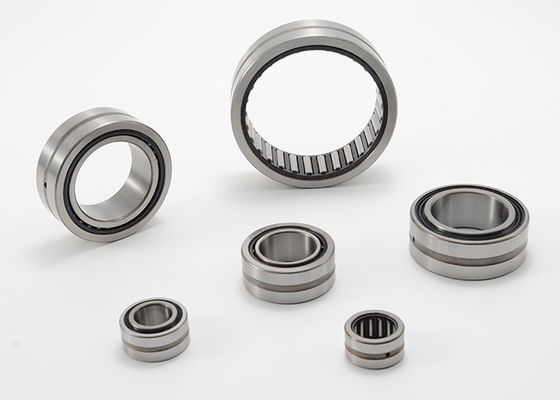

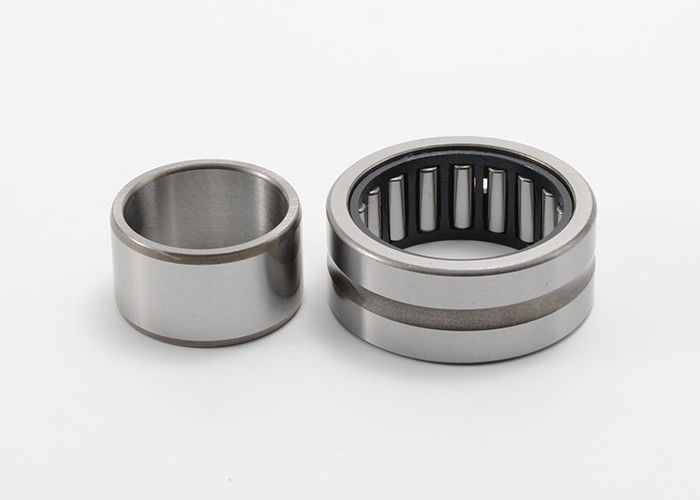

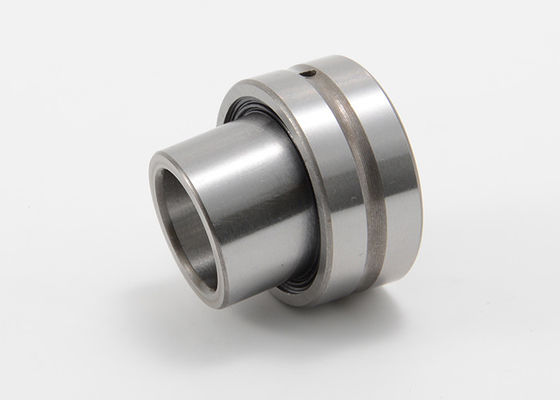

크롬 강철은 니들 베어링, 인치 사이즈를 위한 내측 링을 기계화했습니다
기계가공된 내측 링은 부품이 일반적으로 베어링 어셈블리에 사용했다는 것 입니다. 굳어지지 않은 샤프트와 함께 사용될 때 정밀 지면 내측 링은 롤러에게 굳어진 레이스 웨이를 제공합니다. 불법 집단은 태도를 태도의 재주유를 위해 기름 구멍과 환형홈을 포함하고, 양쪽 CAGEROL과 GUIDEROL과 함께 사용될 수 있습니다 또는 평범한 베어링 출원에서 부싱으로 활용될 수 있으세요.
기계가공된 내측 링의 목적은 롤링부재를 위한 매끄럽고 정확한 트랙을 제공하는 것입니다. 그것은 적절한 정렬을 보증하고, 마찰을 감소시키고, 회전하거나 선 이동의 효율적인 전송을 가능하게 합니다. 정확한 기계 가공 프로세스는 베어링의 전체 성능과 수명을 기여하는 고품질 표면가공도와 치수 정확도의 결과가 됩니다.
볼 베어링과 롤러베어링과 니들 베어링을 포함하여 기계가공된 내측 링은 종종 여러가지 유형의 베어링에서 사용됩니다. 그들은 자동차, 항공우주, 산업용 기계류와 같이 다른 산업을 가로지르는 기계장치의 중요한 구성 요소고 전력 전송입니다.
기계가공된 내측 링을 사용하는 혜택은 개선된 하중-지지 용량을 포함하고, 회전 정확도를 강화했고, 마모를 감소시켰습니다. 정밀한 기계 가공은 더 좋은 하중 분포를 고려하고, 응력 집중을 감소시키고, 태도의 평활기 작동을 장려합니다.
MOUETTE는 더 맥길과 같은 테이블이 내측 링, ina 내측 링, 코요 내측 링, 토링톤 내측 레이스, skf 내측 링을 기계화한 교환을 제공합니다.
우리는 고합금 태도 퀼리티 스틸 100Cr6, 스테인레스 강 440C에서, 양쪽 표준 주문 제작된 이너 부싱을 제공합니다.
기계가공된 롤러가 내측 링 인치 사이즈 미 시리즈 상술을 지닙니다 :
| 내측 링 | (구멍 DIA.) | 비 (안쪽 우안) | Ｗ | Ｈ | Ｒ 맥스. | ||
| 부품 번호. | NOM. | 톨. | NOM. | 톨. | |||
| 해외 군사 활동 제 6부 | .3750 | -.0004 | .6245 | -.0004 | 1.010 | 3/32 | .025 |
| MI-6-N | .3750 | -.0004 | .6245 | -.0004 | .760 | 3/32 | .025 |
| MI-7-N | .4375 | -.0004 | .6245 | -.0004 | .760 | 3/32 | .025 |
| MI-8 | .5000 | -.0004 | .7493 | -.0005 | 1.010 | 1/8 | .040 |
| MI-8-N | .5000 | -.0004 | .7493 | -.0005 | .760 | 1/8 | .040 |
| MI-9-N | .5625 | -.0004 | .7493 | -.0005 | .760 | 1/8 | .040 |
| MI-10 | .6250 | -.0004 | .8743 | -.0005 | 1.010 | 1/8 | .040 |
| MI-10-N | .6250 | -.0004 | .8743 | -.0005 | .760 | 1/8 | .040 |
| MI-11-N | .6875 | -.0004 | .8743 | -.0005 | .760 | 1/8 | .040 |
| MI-12 | .7500 | -.0004 | .9993 | -.0005 | 1.010 | 1/8 | .040 |
| MI-12-N | .7500 | -.0004 | .9993 | -.0005 | .760 | 1/8 | .040 |
| MI-13 | .8125 | -.0005 | .9993 | -.0005 | 1.010 | 1/8 | .040 |
| MI-13-N | .8125 | -.0005 | .9993 | -.0005 | .760 | 1/8 | .040 |
| MI-14 | .8750 | -.0005 | 1.1241 | -.0005 | 1.260 | 1/8 | .040 |
| MI-14-N | .8750 | -.0005 | 1.1241 | -.0005 | 1.010 | 1/8 | .040 |
| MI-15 | .9375 | -.0005 | 1.1241 | -.0005 | 1.260 | 1/8 | .040 |
| MI-15-N | .9375 | -.0005 | 1.1241 | -.0005 | 1.010 | 1/8 | .040 |
| MI-16 | 1.0000 | -.0005 | 1.2491 | -.0006 | 1.260 | 1/8 | .040 |
| MI-16-N | 1.0000 | -.0005 | 1.2491 | -.0006 | 1.010 | 1/8 | .040 |
| MI-17 | 1.0625 | -.0005 | 1.3741 | -.0006 | 1.260 | 1/8 | .040 |
| MI-18 | 1.1250 | -.0005 | 1.3741 | -.0006 | 1.260 | 1/8 | .040 |
| MI-18-N | 1.1250 | -.0005 | 1.3741 | -.0006 | 1.010 | 1/8 | .040 |
| MI-19 | 1.1875 | -.0005 | 1.4990 | -.0006 | 1.260 | 1/8 | .060 |
| MI-20 | 1.2500 | -.0005 | 1.4990 | -.0006 | 1.260 | 1/8 | .060 |
| MI-20-N | 1.2500 | -.0005 | 1.4990 | -.0006 | 1.010 | 1/8 | .060 |
| MI-21 | 1.3125 | -.0005 | 1.6240 | -.0006 | 1.260 | 1/8 | .060 |
| MI-21-N | 1.3125 | -.0005 | 1.6240 | -.0006 | 1.010 | 1/8 | .060 |
| MI-22 | 1.3750 | -.0005 | 1.7490 | -.0006 | 1.260 | 1/8 | .060 |
| MI-22-4S | 1.3750 | -.0005 | 1.6240 | -.0006 | 1.260 | 1/8 | .060 |
| MI-23 | 1.4375 | -.0005 | 1.7490 | -.0006 | 1.260 | 1/8 | .060 |
| MI-24 | 1.5000 | -.0005 | 1.7490 | -.0006 | 1.260 | 1/8 | .060 |
| MI-24-N | 1.5000 | -.0005 | 1.7490 | -.0006 | 1.010 | 1/8 | .060 |
| MI-25 | 1.5625 | -.0005 | 1.9989 | -.0007 | 1.260 | 1/8 | .060 |
| MI-25-4S | 1.5625 | -.0005 | 1.8740 | -.0006 | 1.260 | 1/8 | .060 |
| MI-26 | 1.6250 | -.0005 | 1.9989 | -.0007 | 1.260 | 1/8 | .060 |
| MI-26-2S | 1.6250 | -.0005 | 1.9364 | -.0007 | 1.260 | 1/8 | .060 |
| MI-26-N | 1.6250 | -.0005 | 1.9989 | -.0007 | 1.010 | 1/8 | .060 |
| MI-27 | 1.6875 | -.0005 | 1.9989 | -.0007 | 1.260 | 1/8 | .060 |
| MI-28 | 1.7500 | -.0005 | 2.2489 | -.0007 | 1.760 | 3/16 | .060 |
| MI-28-N | 1.7500 | -.0005 | 2.2489 | -.0007 | 1.510 | 3/16 | .060 |
| MI-30 | 1.8750 | -.0005 | 2.2489 | -.0007 | 1.760 | 3/16 | .060 |
| MI-31 | 1.9375 | -.0005 | 2.2489 | -.0007 | 1.760 | 3/16 | .080 |
| MI-32 | 2.0000 | -.0005 | 2.2489 | -.0007 | 1.760 | 3/16 | .080 |
| MI-32-N | 2.0000 | -.0005 | 2.2489 | -.0007 | 1.510 | 3/16 | .080 |
| MI-34 | 2.1250 | -.0006 | 2.4989 | -.0007 | 1.760 | 3/16 | .080 |
| MI-35 | 2.1875 | -.0006 | 2.7489 | -.0007 | 1.760 | 3/16 | .080 |
| MI-36 | 2.2500 | -.0006 | 2.7489 | -.0007 | 1.760 | 3/16 | .080 |
| MI-36-N | 2.2500 | -.0006 | 2.7489 | -.0007 | 1.510 | 3/16 | .080 |
| MI-38 | 2.3750 | -.0006 | 2.9989 | -.0007 | 1.760 | 3/16 | .080 |
| MI-39 | 2.4375 | -.0006 | 2.9989 | -.0007 | 1.760 | 3/16 | .080 |
| MI-40 | 2.5000 | -.0006 | 2.9989 | -.0007 | 1.760 | 3/16 | .080 |
| MI-40-N | 2.5000 | -.0006 | 2.9989 | -.0007 | 1.510 | 3/16 | .080 |
| MI-42 | 2.6250 | -.0006 | 3.2487 | -.0009 | 1.760 | 3/16 | .080 |
| MI-44 | 2.7500 | -.0006 | 3.2487 | -.0009 | 1.760 | 3/16 | .080 |
| MI-46 | 2.8750 | -.0006 | 3.4987 | -.0009 | 2.010 | 1/4 | .080 |
| MI-47 | 2.9375 | -.0006 | 3.4987 | -.0009 | 2.010 | 1/4 | .080 |
| MI-48 | 3.0000 | -.0006 | 3.4987 | -.0009 | 2.010 | 1/4 | .080 |
| MI-48-N | 3.0000 | -.0006 | 3.4987 | -.0009 | 1.760 | 1/4 | .080 |
| MI-50 | 3.1250 | -.0006 | 3.7487 | -.0009 | 2.010 | 1/4 | .100 |
| MI-52 | 3.2500 | -.0006 | 3.7487 | -.0009 | 2.010 | 1/4 | .100 |
| MI-54 | 3.3750 | -.0008 | 3.9985 | -.0009 | 2.010 | 1/4 | .100 |
| MI-56 | 3.5000 | -.0008 | 3.9985 | -.0009 | 2.010 | 1/4 | .100 |
| MI-58 | 3.6250 | -.0008 | 4.2485 | -.0009 | 2.010 | 1/4 | .100 |
| MI-60 | 3.7500 | -.0008 | 4.2485 | -.0009 | 2.010 | 1/4 | .100 |
| MI-62 | 3.8750 | -.0008 | 4.2485 | -.0009 | 2.260 | 1/4 | .100 |
| MI-64 | 4.0000 | -.0008 | 4.9985 | -.0010 | 2.260 | 1/4 | .100 |
| MI-68 | 4.2500 | -.0008 | 4.9985 | -.0010 | 2.260 | 1/4 | .100 |
| MI-72 | 4.5000 | -.0008 | 5.4985 | -.0010 | 3.015 | 1/4 | .100 |
| MI-72-N | 4.5000 | -.0008 | 5.4985 | -.0010 | 2.515 | 1/4 | .100 |
| MI-80 | 5.0000 | -.0010 | 5.9983 | -.0010 | 3.015 | 5/16 | .120 |
| MI-80-N | 5.0000 | -.0010 | 5.9983 | -.0010 | 2.515 | 5/16 | .120 |
| MI-88 | 5.5000 | -.0010 | 6.4983 | -.0010 | 3.015 | 5/16 | .120 |
| MI-88-N | 5.5000 | -.0010 | 6.4983 | -.0010 | 2.515 | 5/16 | .120 |
| MI-96 | 6.0000 | -.0010 | 7.2481 | -.0012 | 3.015 | 5/16 | .120 |
| MI-104 | 6.5000 | -.0010 | 7.7481 | -.0012 | 3.015 | 5/16 | .120 |
| MI-112 | 7.0000 | -.0010 | 8.2481 | -.0012 | 3.015 | 5/16 | .120 |
| MI-120 | 7.5000 | -.0012 | 8.7480 | -.0012 | 3.015 | 5/16 | .120 |
| MI-128 | 8.0000 | -.0012 | 9.2480 | -.0012 | 3.015 | 5/16 | .160 |
모든 크기는 인치에 있습니다.
우리의 표준 제공의 밖의 베어링 성능에 대한 더 많은 정보를 위해 sales@mouettemachinery.com에 연락하세요
